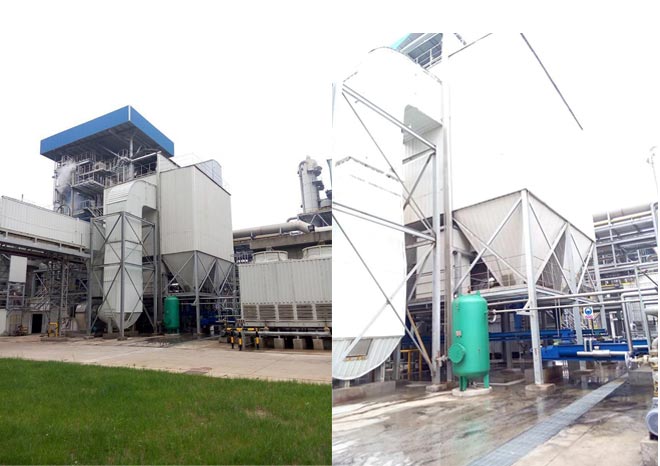

[未审核]长春化工75T/H循环流化床锅炉除尘工程

一、项目简介:长春化工(常熟)有限公司单台75T/H循环流化床锅炉,烟气量为16m3/h,烟气原始浓度30g/m3,设计排放浓度20mg/m3,除尘效率大于99.95%。

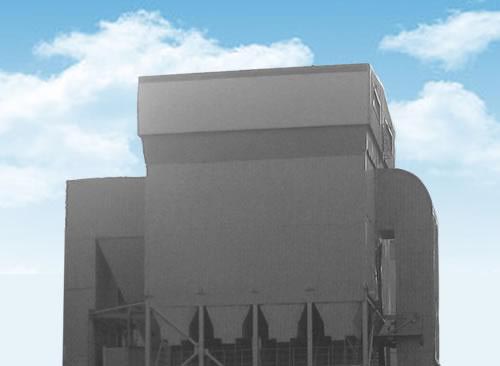

二、工艺介绍:布袋除尘器
AXMC型纤袋收尘器是我公司吸收了国内外众多袋式除尘器的先进技术,开发的一种高效、节能、运行稳定可靠的收尘设备。可用于电站锅炉、冶金、建材、化工、食品等各种行业,是应用广泛的一种收尘除尘装置。


三、AXMC型脉冲袋式除尘器参数表

            名称
型号

风量
(m³/h)

设备阻力(Pa)

过滤面积(m²)

滤袋数量(条)

除尘效率(%)

外形尺寸
(长x宽x高)

AXMC-6

18000

1270~1530

244

240

99.99

5000x2470x6200

AXMC-10

30000

1270~1530

440

360

99.99

7500x2470x6200

AXMC-15

45000

1270~1530

620

504

99.99

8600x2660x6900

AXMC-20

60000

1270~1530

880

528

99.99

9000x3100x7900

AXMC-35

100000

1270~1530

1380

560

99.99

8650x3700x12900

AXMC-75

225000

1270~1530

3125

1250

99.99

8650x7300x12900

AXMC-130

390000

1270~1530

5475

2190

99.99

15200x7300x12900



四、工作原理:
其构造由上、中、下箱体,排灰系统及喷吹系统五部分组成,上箱体包括可掀起的盖板和风口,中箱体内有多孔板,滤袋框架,滤袋,下箱体由灰斗、进风口及检查门组成,喷吹系统包括脉冲控制仪、脉冲阀、喷吹管和气包。
脉冲袋式除尘器设备正常工作时,含尘气体由进风口进入灰斗,由于气体体积的急速膨胀,一部分较粗的尘粒受惯性或自然沉降等原因落入灰斗,其余大部分尘粒随 气流上升进入袋室,经滤袋过滤后,尘粒被滞留在滤袋的外侧,净化后的气体由滤袋内部进入上箱体,再由阀孔板、排风口排入大气,从而达到除尘的目的。随着过 滤的不断进行,除尘器阻力也随之上升,当阻力达到一定值时,清灰控制器发出清灰命令,首先将提升阀板关闭,切断过滤气流;然后,清灰控制器向脉冲电磁阀发 出信号,随着脉冲阀把用作清灰的高压逆向气流送入袋内,滤袋迅速膨胀,并产生强烈抖动,导致滤袋外侧的粉尘抖落,达到清灰的目的。
