一、概述

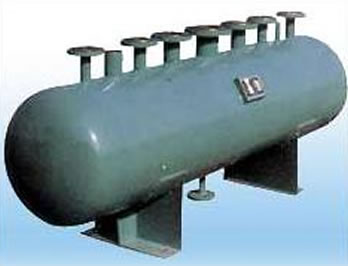

分汽缸是锅炉的主要配套设备,用于把锅炉运行时所产生的蒸汽分配到各路管道中去,分汽缸系承压设备,属压力容器,其承压能力,容量应与配套锅炉相对应。分汽缸主要受压元件为:封头,壳体材料均为Q235-B、20g、Q345R,规格型号为ф159-ф1000,工作压力为1.0-4.0MPa,特殊规格型号可根据用户要求另行安排设计。
二、设备参数
规格 | 工作压力(Mpa) | 工作温度℃ | 适用锅炉蒸发量(t/T) | 外径×长度(mm) | 重量Kg | 备注 |
Φ219 | 0.8 | 174 | 0.5 | Φ219×1156 | 78 | 除以上规格外,尚备有多种规格,可供用户选用,如需特殊规格可代为设计制造。 |
Φ325 | 1.0 | 1 | Φ341×1410 | 142 | ||
Φ350 | 2 | Φ366×1545 | 150 | |||
Φ500 | 1.3 | 194 | 4 | Φ516×2016 | 325 | |
Φ600 | 6 | Φ620×2280 | 558.83 | |||
Φ1000 | 1.6 | 203 | 10 | Φ1028×2828 | 1380.28 |
三、分汽缸的选择须知
1、请说明所选设备的工作压力,工作温度。
2、用户若无其它要求,可按图供货。
